Für die die es noch nicht wissen sollten, das Berggasthaus “Heimritz” hat keinen Strom-Anschluss !
Das heisst der Strom für alle elektrischen Geräte muss selbst hergestellt weden.
Als ich mich im Jahre 1984 das erste mal mit der Infrastruktur dieses heimelig romantischen Berggasthauses dank meiner Schwester beschäftigte, führte da noch ein Kupferrohr durch das halbe Erdgeschoss, mit welchem den Gaslampen die Energie zugeführt wurde.Auch bestand bereits eine kleine Solaranlage, die für die Gäste in den Zimmern und im Massenlager über zwei Batterien, in der grösse von Autobatterien, einfaches 12 Volt Licht zur Verfügung stellte. Hier ein Bild der Solarpanels auf dem Berggasthaus Heimritz :
Schnell bekam ich von meiner Schwester mit das diese kleine Solaranlange trotz dem ‘Plakat’ mit dem Satz “Bitte Licht ausschalten, bei uns scheint die Sonne nicht immer”, vor allem im Herbst wenn es viel bewölkt war, nicht reichte um für die Gäste genug Strom zur Verfügung zu stellen !
Und so fing für mich dieser Teil mit Strom für’s Heimritz an, weiter geht es in den Kommentaren…
Der revidierte Deutz-Generator am 5. Juni 2015 wieder in Action

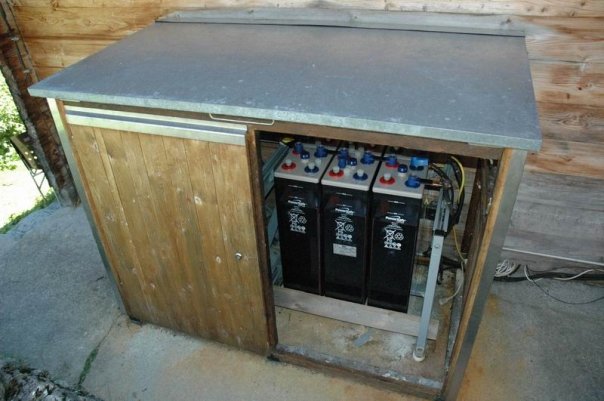

Neue Batterien für’s Heimritz
Da bereits seit ca 2 Jahren anzeichen zu spüren sind das die alten Batterien langsam aber sicher ihr Lebensalter erreicht haben, entschieden wir uns Offerten bei veschiedenen Firmen einzuholen. Schlussendlich entschied man sich für die Firma bei welcher wir schon das Batterieladegerät für die alten Batterien gekauft hatte. Da sich die Mannschaft um das Heimritz auch dafür entschied den Generator, der seit Jahren im Schopf steht, zu übernehmen, sprach ich Hansueli an ob er Zeit hätte mit seinem Pinsgauer eine Fuhre ins Heimritz zu bringen. Nach Rücksprache mit seiner Familie wurde ein Termin vereinbart. Da der Lieferant der Batterie mit seinem Lieferanten Lieferprobleme hatte, musste der Termin noch mal um einen Tag verschoben werden. Aber dann klappte es, Turi und Ich fuhren morgens vom Schopf in Richtung Fürstentum Lichtenstein los. Dort wurden uns die Batterien in den Schopfi’s-VW-Bus geladen, und wir fuhren wieder in den Schopf zurück. Dort angekommen wurden die Batterien umgeladen, und auf den Anhänger kam der Generator. So ging es für uns mal los Richtung Kandersteg, wo wir uns für den Abend mit Hansueli verabredet haben. Als er ankam ging es weiter das Gasterntal hoch ins Heimritz. Wir liessen alles noch auf den Fahrzeugen da es mittlerweile dunkel war.
Am nächsten Tag ging es daran den Generator mal vorübergehend zu lagern, und die Batterien auf Ihren Platz zu stellen, und anzuschliessen.
Arbeitseinsatz vom 25. bis 27. September 2009
Auch bei diesem Besuch im Heimritz haben Pascal und ich ein wenig gewerkelt. Diesmal beschränkten wir uns auf Reparaturen und Anpassungen.
So wurden folgende Dinge erledigt :
– Am Antennenkabel des Autoradios wurde der Antennestecker montiert
– Am “neuen” Deutz-Generator wurden die beim Transport abgerissenen Klemmen repariert
– Steckdosen und Zuleitungen für den Backofen und die Mikrowelle wurden gesetzt, damit diese Geräte nur noch funktionieren wenn der Generator läuft
– Das durchganganslicht im Waschraum wurde mittels FS20 PIRA zur Aussenbeleuchtung integriert.
Das waren bereits unsere Arbeiten…
Zudem haben wir gestaunt wieviel Leute dieses Jahr um diese Jahreszeit, immer noch im Gasterntal unterwegs sind. Sehr wahrscheinlich liegts am “Altweibersommer”…

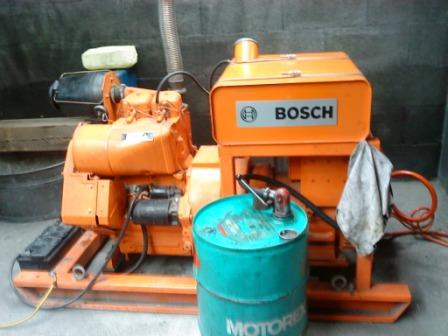

Neuer Deutz-Generator im Heimritz
Ende Juli 2010 haben Thedy und ich frei genommen um den “neuen” Generator im Heimritz anzuschliessen und in Betrieb zu nehmen. Es handelt sich hierbei um einen Generator von Bosch. Motor ist ein lufgekühlter Deutz zwei Zylinder Dieselmotor der den Bosch Generator mit einer Leistung von 17kVA antreibt.
Diesen Generator haben wir dank der Hilfe der Schopfi’s erhalten, vielen Dank nochmal ! Steuerung übernimmt der original Schaltkasten bei dem wir noch ein paar Anpassungen vornehmen mussten.
Dadurch ist der Fernstart von der Küche aus möglich. Auch wurde der alte Generator nicht etwa entsorgt, sondern ist durch umschalten der Fernbedienung, und umstecken des Stromkabels als Notlösung noch zu verwenden. Das Kabel bis zum Haus wurde bei dieser Arbeit auch gleich mit einem grösseren Querschnitt ersetzt. Sodass hier nun wieder genug Kapazität zur Verfügung steht.
Leider wurde mir als ich wieder zu Hause war mitgeteilt das die Geschirrabwaschmaschine kaputt ging, auch die Austauschmaschine wollte nicht funktionieren, worauf Urs Messungen machte und komische Effekte feststellte. Das hiess für mich und Pascal, das wir am darauffolgenden Wochenende wieder ins Heimritz rauf gingen. Auch wir konnten die Effekte die Urs uns mitteilte, bestätigen. Haben das Problem aber dann behoben sodass jetzt wohl das ganze funktionieren sollte.
Auch wurde vom Wirtschaftsgebäude-Neubau im Jahre 2008 die Anzeigen auf den Steuerschrank integriert (unterer Teil) !

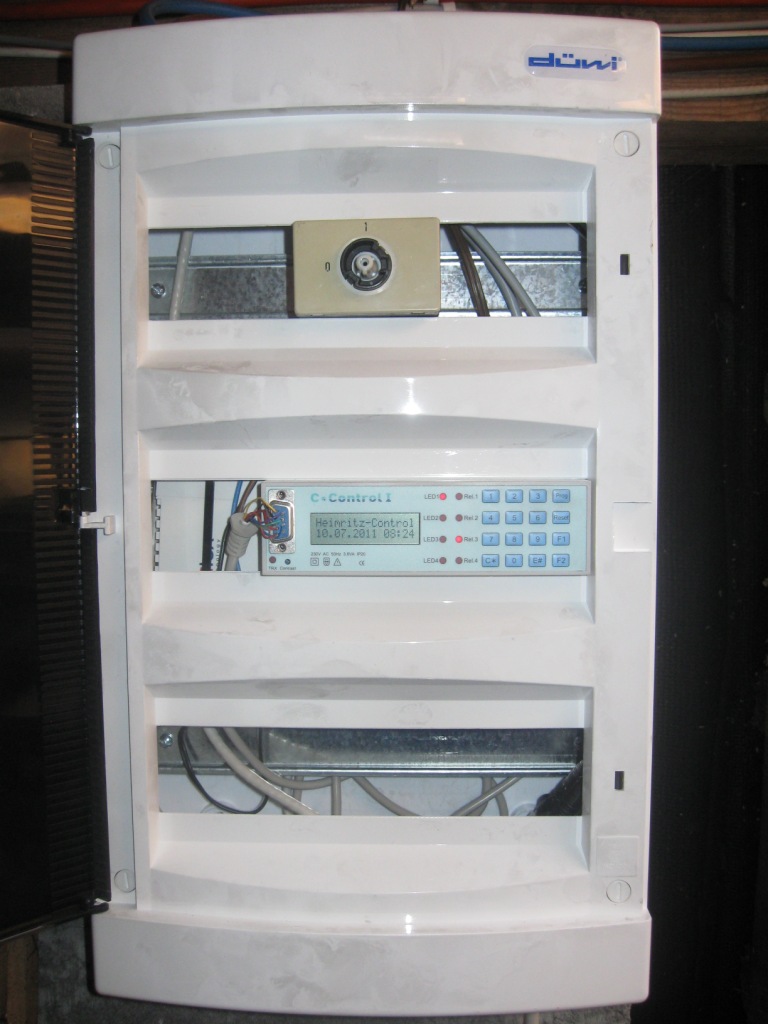

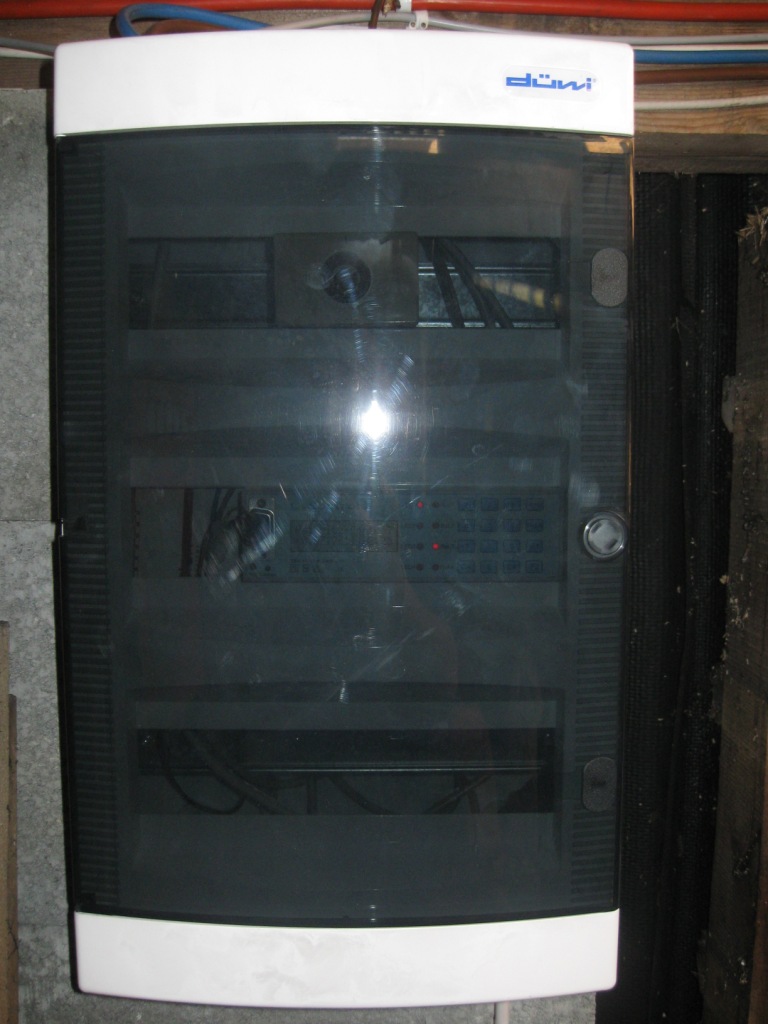

Bin im Kraftwerk wieder ein bischen zugange ! Bau da die Steuerung C-Control ein um Spannungen und Ströme zu messen. Momentan sieht es zwar noch nicht sauber aus…
…aber vielleicht schaff ich es bis Sonntag noch da ein bischen Ordnung rein zu kriegen. Zumindest die Überwachung der 12 Volt Spannung, und der Fernstart per Kabelbedienung der Generatoren ist schon möglich ! Nur vom PC aus klappt der Start der Generatoren nur mit einer Verzögerung von 2-3 Minuten, an was das genau liegt ist mir noch nicht klar.
Der Fehler wegen der 2-3 Minuten Verzögerung, lag übrigens an einem Denkfehler von mir im Programm der C-Control ! Den die holte pro Minute nur einmal die Befehle vom Computer ab, und da ich ja alle Minute die Zeit zwischen C-Control und PC verglich, verzögerten sich die Befehle dazwischen je länger je mehr ! Diesen Fehler habe ich natürlich behoben !
Leider kämpfe ich immer noch mit einem Fehler der sich folgendemasen äussert. Der Generator wird sporadisch aus irgendwelchen Gründen kurz (~ 5 Sekunden) gestartet und wieder ausgeschaltet, obwohl niemand den starten wollte ! Ich vermute schon die ganze Zeit dass das irgendwie mit der Kommunikation zwischen PC und C-Control zu tun hat ! Den die beiden Geräte stehen ca 60 Meter von einander entfernt. Dadurch geht es vom PC auf das Netzwerkkabel bis zum “Kraftwerk” wo ein Silex Netzerk -> USB-Server hängt, an dem ich bereits mehrere “USB zu Seriell” Geräte versucht habe. Und mit den letzt genannten geräten hatte ich auch schon zu Hause bei meiner Heizung ärger, bis ich von Thedy einen Edgeport USB zu Seriell Adapter erhielt, und von da an keine Probleme mehr. Nur leider findet man die Edgeport Geräte in der Schweiz kaum ! Aber vielleicht versuch ich es mal noch mit einem Moxa Lan zu seriell !

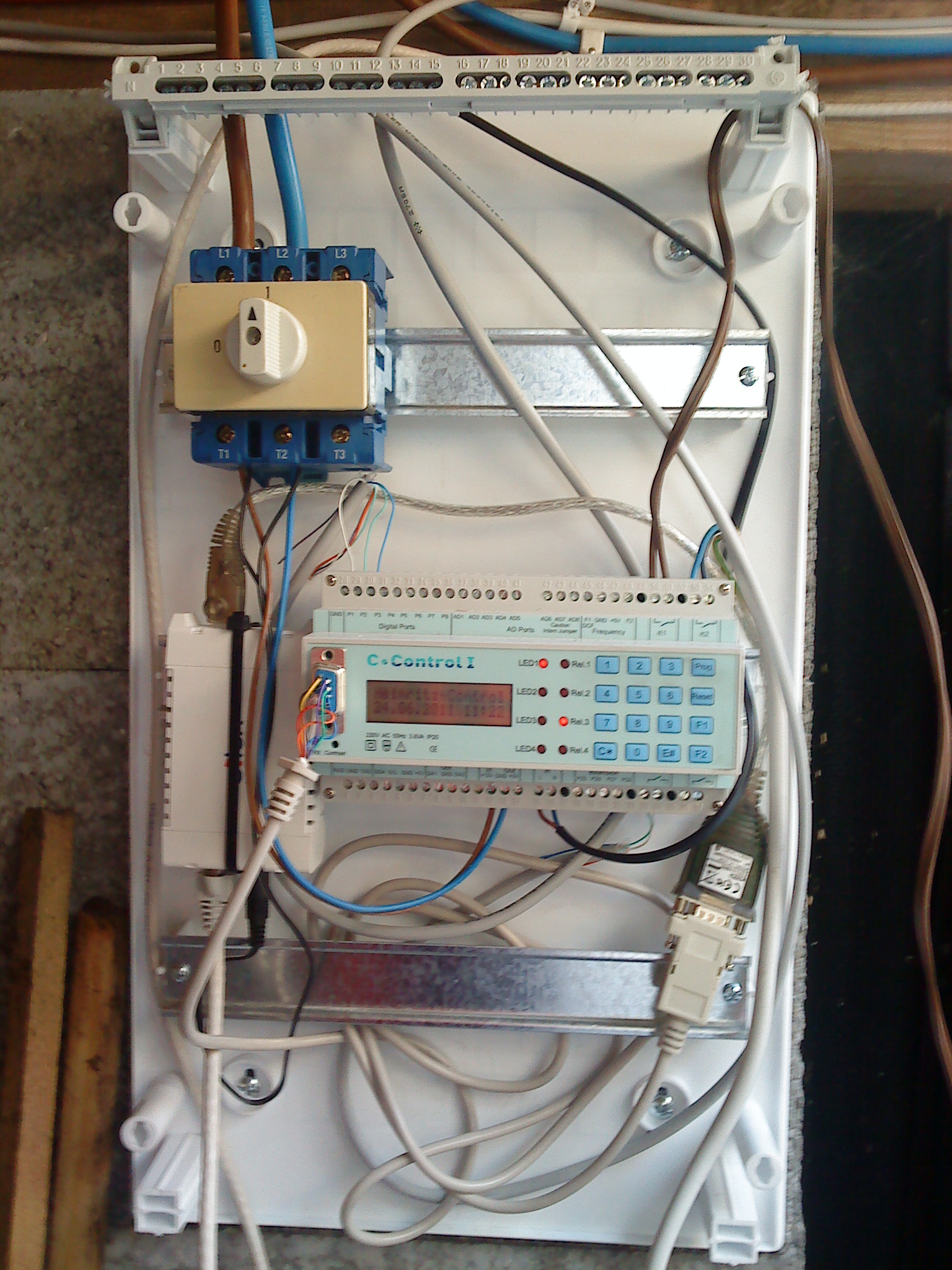

Hier noch die Anschlussbelegung der C-Control Station I V2 im Generatorhaus !
Stromerzeugung mit einer Micro-Wasserturbine im Heimritz
Gestern bekam ich von Urs eine E-Mail mit unerwartetem Inhalt, und zwar über sein Wasser-Strom-Projekt !
Urs spielt seit längerem schon mit dem Gedanken mit Wasserkraft Strom zu erzeugen, seit Anfang dieses Jahres nimmt die Sache langsam Gestalt an. So hatte er bereits im Frühjahr ca 600 Meter Schlauch und einen Tank organisiert. Auch surfte er viel auf dem Internet zwecks suche nach Turbinen und der dazugehörenden Technik herum. Da gibt es sogenannte Micro-Turbinen mit denen man direkt 12 Volt erhält. Auch versuchte er bei einigen Firmen anzurufen oder vorbeizugehen. Und schon hier trennte sich dann langsam die Spreu vom Weizen.
Nach dem verlegen des Schlauches mit Heinz, standen mitte dieser Woche nun Messungen an der Anlage an. Und da staunten Sie selbst nicht schlecht, bei geschlossenem Hahn am Ort wo die Turbine zu stehen kommen soll waren da 9 bar Druck auf dem Manometer abzulesen. Bei geöffnetem Hahn waren es imerhin noch 3 bar Druck. Dazu noch eine Wassermenge von ca 0.7 L/Sek. Diese Daten hat er an eine Firma im Bündnerland übermittelt, welche ihm sofort mitteilte das da was Standartmässiges nicht in Frage komme. Einen halben Tag später erhielt er eine Offerte welche alle vom “Taburettli” (vierbeiniger Hocker ohne Rückenlehne) schlug. Nein es war nicht der Preis ! Sondern die Leistung die mit der offerierten Hardware möglich sein soll, ganze 230 Watt bei 12 Volt ! Wir hatten mit 48 bis max. 120 Watt gerechnet ! Hier nun noch ein ungefaires Bild der Turbine…
Die Micro-Turbinen mit Generator der verschiedenen Anbieter liegen alle im Preissegment um die Fr.3000.–. Wobei die offerierte mit einem 3 Phasen 45 Volt Generator bestückt sein wird. Dazu kommt noch ein Schaltkasten, in dem dann aus dem Generatorstrom die für uns brauchbaren 12 Volt geformt werden. Die Frage ist nur noch ob man anstatt einen Lastwiderstand den nicht verwendbaren Strom (wenn die Batterien bereits voll sind) z.B. in einem Boiler “verheizen” könnte. Urs wird da am Montag anrufen und die Frage klären, und vielleicht auch gleich bestellen…
Habe von Urs vernommen das dass Angebot gemäss Offerte bestellt ist ! Die Turbine wird bis max. in 2 Wochen geliefert, und dann wird das Heimritz wieder ein bischen grüner ! 😉
War übers Wochenende 9. und 10.Juli mit Mira wieder im Heimritz. Wollte einen Software-Fehler auf der C-Control-Steuerung beheben, nur bin ich mir noch nicht so sicher ob es geklappt hat ! Hier noch zwei Bilder vom Kasten mit der Steuerung drin.
Ansonsten gibt es in sachen Internet für das Heimritz leider immer noch keine Neuigkeiten, wir wissen nicht wann die Swisscom endlich das Relais auf der Sunbuel baut !
Allerdings erwarten Urs und ich diese Woche die Lieferung der Wasserkraftturbine.
Das wars mal wieder über die News vom Heimritz !

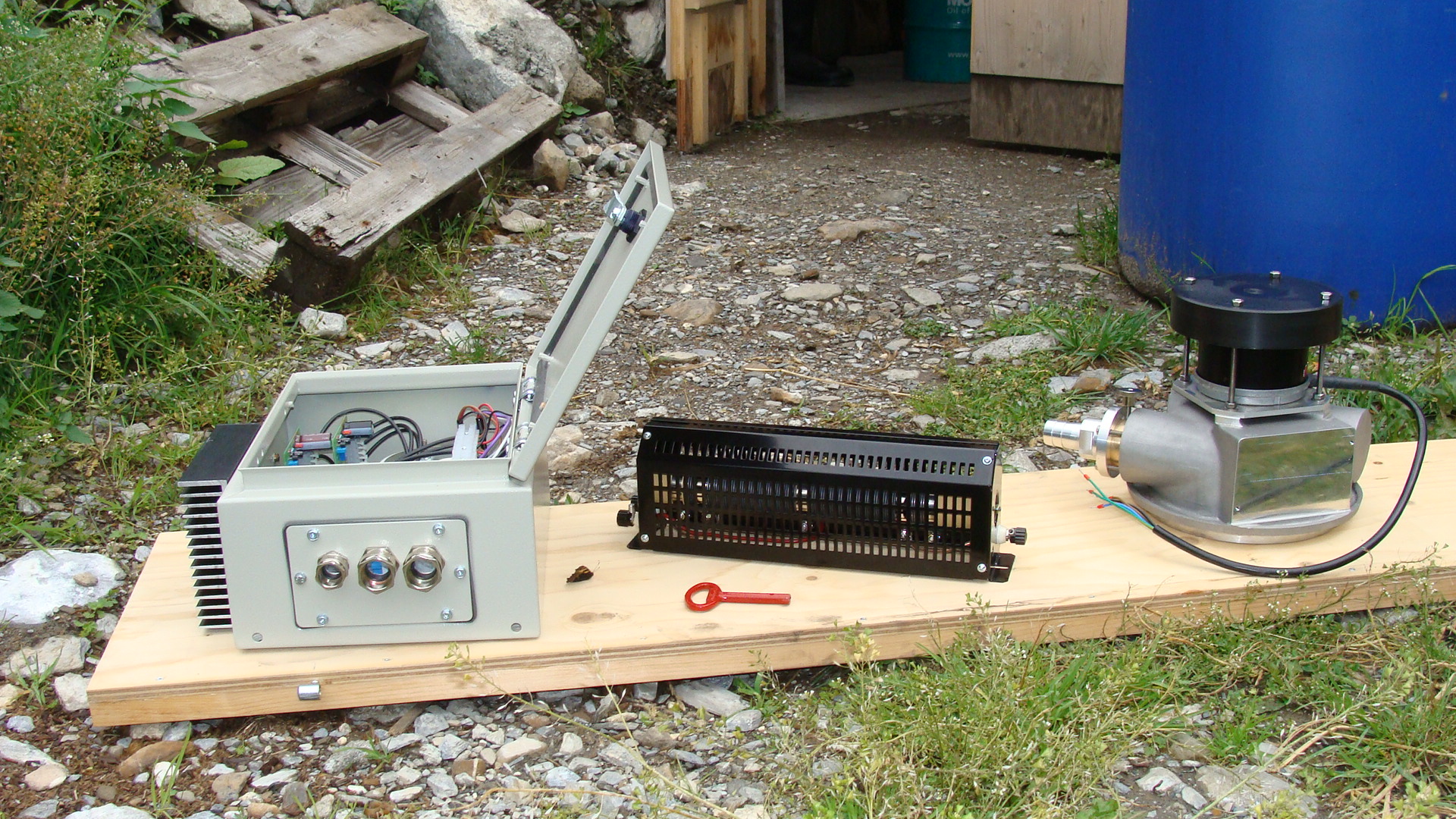

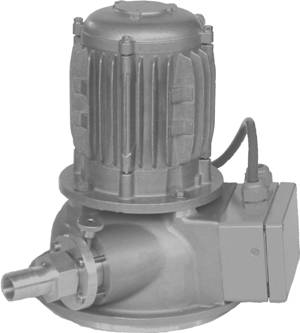

Wasserturbine ist im Heimritz angekommen
Werte Heimritz Freunde, als heute Silvia vom einkaufen kam, hatte sie zwei Pakete dabei. Ich vermutete sofort was es sein könnte. Genau, die Wasserturbine. Wir haben alles sofort begutachtet…..sieht super aus. Nun war ich heute in Frutigen um noch div. Material zu holen(Zementrohr, Abzweigdose, Kabelkanal etc). Werden morgen sicher beginnen mit der installation. Mehr gibts dann wenn alles installiert ist, und hoffentlich auch funktioniert.
Gruss Urs
Und Sie läuft……..

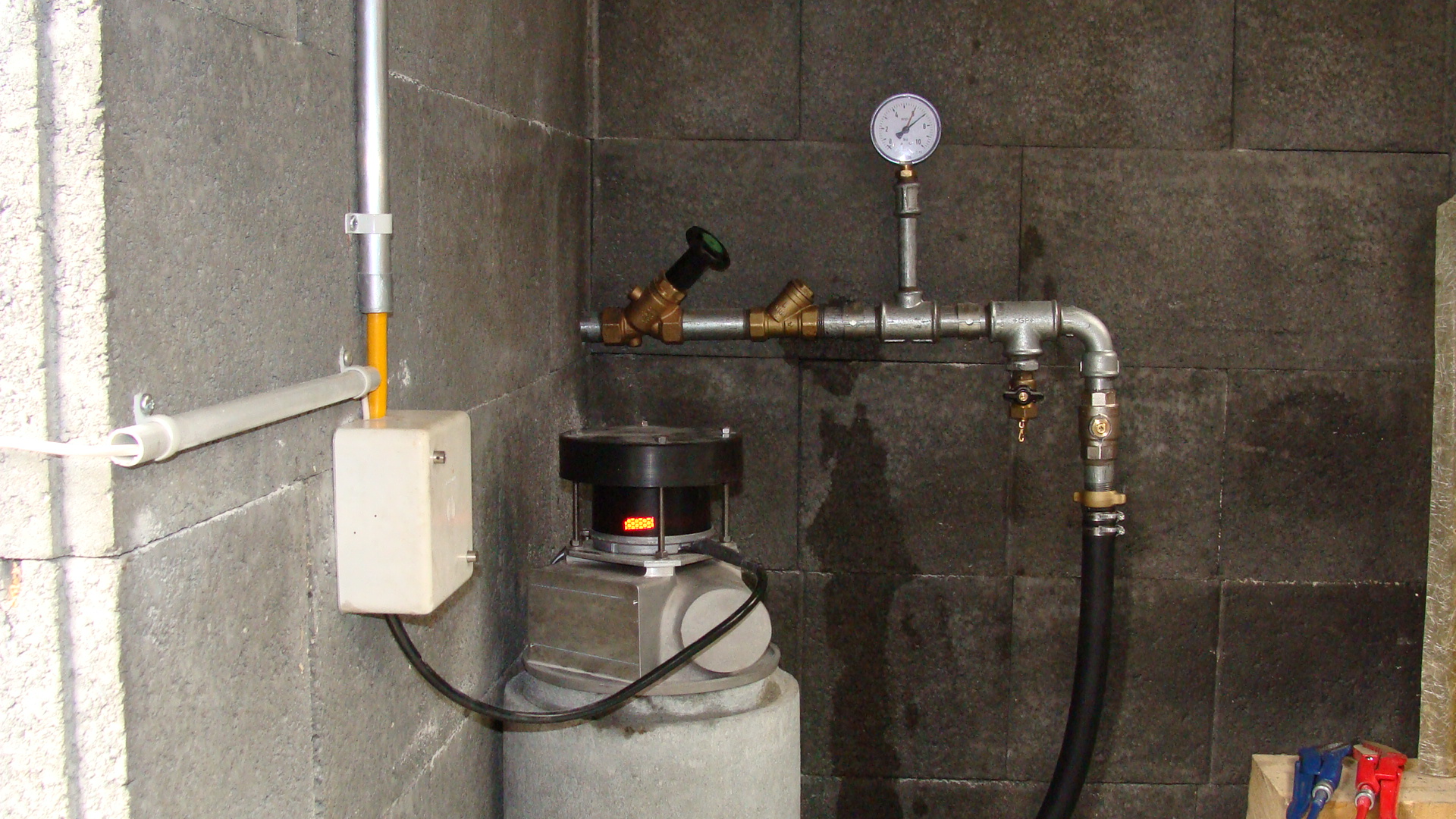

Nun läuft die Wasserturbine. Mittwoch 20. Juli 2011, ca 16 Uhr war es soweit. Heinz und ich konnten die Turbine das erste mal “wassern”. Ja, es hat alles auf anhieb funktioniert. Das manometer zeigt genau denn arbeitsdruck an, der von der Firma Brun-alternativtechnik berechnet wurde. Am anfang hat es noch denn Filter denn wir beim Wasserhan eingebaut haben, zwei drei mal verstopft, u somit sank der druck langsam. Habe ihn einfach gereinigt und wieder eingebaut. Wahrscheinlich hat es vom Wassertank noch etwas Schmutz reingezogen. Da im moment die Battrien noch nicht in der nähe der Turbine sind, ist der verlust noch etwas gross. Es ist vorgesehnen auch die Battrien in das Generatorenhaus zu zügeln. Somit wird sicher das problem mit dem verlust auch behoben.
Gruss Urs
In meinem Pfingst-Projekt Heimritz 2012 wurden die Batterien, das Ladegerät,der Spannunswandler und der Anzeigekasten ins Generatorhaus umgezogen. Alles ist mal soweit verkabelt, allerdings muss das Ladegerät im Generatorhaus ein und ausgeschaltet werden. Den leider habe ich das Programm für die C-Control nirgens dabei gehabt, hier muss ich mal suchen ob ich es noch irgendwo finde. Ansonsten heisst das für mich nochmal die ganze Programmierung neu anzufangen. Auch den Spannungswandler muss man, bei einer Überlast, noch im Generatorhaus reseten gehen. Die Solarpanel sind noch am alten Ort, die sollen auch mal noch auf das Generatorhaus gezügelt werden.
-> Hier geht es zum Artikel des Pfingst-Projekt Heimritz 2012 <-
Endlich habe ich eine Lösung gefunden, wie ich die Werte der Shunts von den Amperemetern auf den Compi eingelesen bekommen. Dieses Problem bereitete mir schon länger Kopfzerbrechen, und ich suchte seit geraumer Zeit nach einer Lösung. Dank einem Benutzer von IP-Symcon fand ich im Internet diesen Beitrag. Also habe ich mich entschieden das ganze nun auch mit einem Adam 6017 zu realisieren.
Damit wäre es dann auch möglich mal noch einen Drucktransmitter bei der Turbine einzusetzen.
Beim diesem Arbeitseinsatz vom 16./17. Juni sind die beiden Kamera’s von Turi und Stevie montiert worden, die laufen auch mal soweit !
Adam Analog/Digital Wander, Relais für die C-Control montiert -> funktioniert.
Bei den anderen Sachen musste ich noch einige Programmanpassungen machen. Klar war am Abend das ich den 12V/240V Wechselrichter nicht per Fernbedienung hinkriege, da die RJ12 Belegung auf dem Zettel nicht stimmt !
Turi montierte mit Stevie noch einen 5 Meter langen LED-Streifen beim Wirtschaftsgebäude, und diesen wollten wir wenn es dunkel ist noch testen. Nach 22 Uhr war es dann an der Zeit das Turi das Teil mal einschaltete, Stevie und ich waren mal geblendet ! Wir mussten das Teil auf 25 % einstellen, um es als angenehm zu empfinden wenn man noch auf der terasse sitzen will. Jetzt bleibt abuwarten wie lange das Teil funktioniert !
Heute wollte ich auch für mich noch ein Erfolgserlebnis !
Und so machte ich mich daran die Fernbedienung für das Ladegerät fertig zu verkabel. Danach musste ich noch Anpassungen im Programm für die C-Control machen. Auch in der Homeautomationssoftware musste ich zum richtigen Betrieb kleine Anpassungen machen. In den ganzen Software-Anpassungen schlug der Fehlerteufel häufig zu ! Sodass ich mehrere Stunden brauchte bis es lief. Aber jetzt können Sie wieder mit ihrem gewohnten Schalter das Ladegerät ein- und ausschalten, leider sehen Sie aber (noch)nicht ob es wirklich funktioniert ! Da ich noch Probleme habe den Adam 6017 in IP-Symcon einzulesen.
Um 16:30 Uhr ging es dann wieder zurück, in unsere Gegenden !
Arbeitseinsatz 20./21. Juli 2012
Bin mit Turi zusammen von gestern bis heute wieder husch ins Heimritz gegangen.
Habe eine neue Funktelefonanlage (Gigaset C610 IP) montiert. An dieser kann mann sowohl Fixnet, als auch bis zu 6 VOIP Accounts verwalten, und auf bis 6 Funktelefone verteilen. Mal gucken ob damit weniger Verbindungsabbrüche passieren.

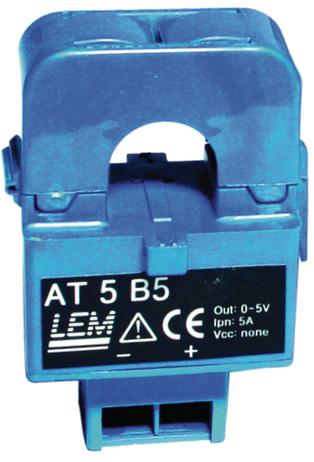

Zudem habe ich noch 3 Induktiv Stromsensoren an den Adam 6017 angeschlossen, womit nun auf dem Bildschirm auch ersichtlich ist wieviel Ampere bei den 3 Phasen gezogen werden.
Auch einen Drucksensor 0-16 bar habe ich gleich noch am Adam 6017 angeschlossen, mit diesem möchte ich den Wasserdruck der Turbine überwachen. Dieser muss dann aber erst noch ins zuleitungsrohr montiert werden.
Das Batterieladegerät lies sich auch nicht mehr per Remote anschalten, hier haben wir das schuldige Relais gefunden. Hier muss ich wohl ein stärkeres einbauen, da es dieses wohl wegen zuviel Leistung abgeraucht hat !
Nun müssen die Heimritzer wieder um die Hütte rennen um das Ladegerät ein/aus-zuschalten ! 🙁
Ferien vom 31.Juli bis am 4.August im Heimritz
In diesen Ferien nahm ich mich des Problems mit dem Ladegerät an.Hier musste ich feststellen das ich dem Ladegerät nicht einfach die Stromversorgung per Fernbedienung ein/ausschalten darf, den sonst wird die Steuerung darin nicht sauber zurückgesetzt oder gestartet, sodass es zu der Störung kam. Also habe ich wieder wie vor der Batterie züglete an Pfingsten den eingebauten Schalter angesteuert, sodass ich nun keine Fehler mehr feststellen konnte.

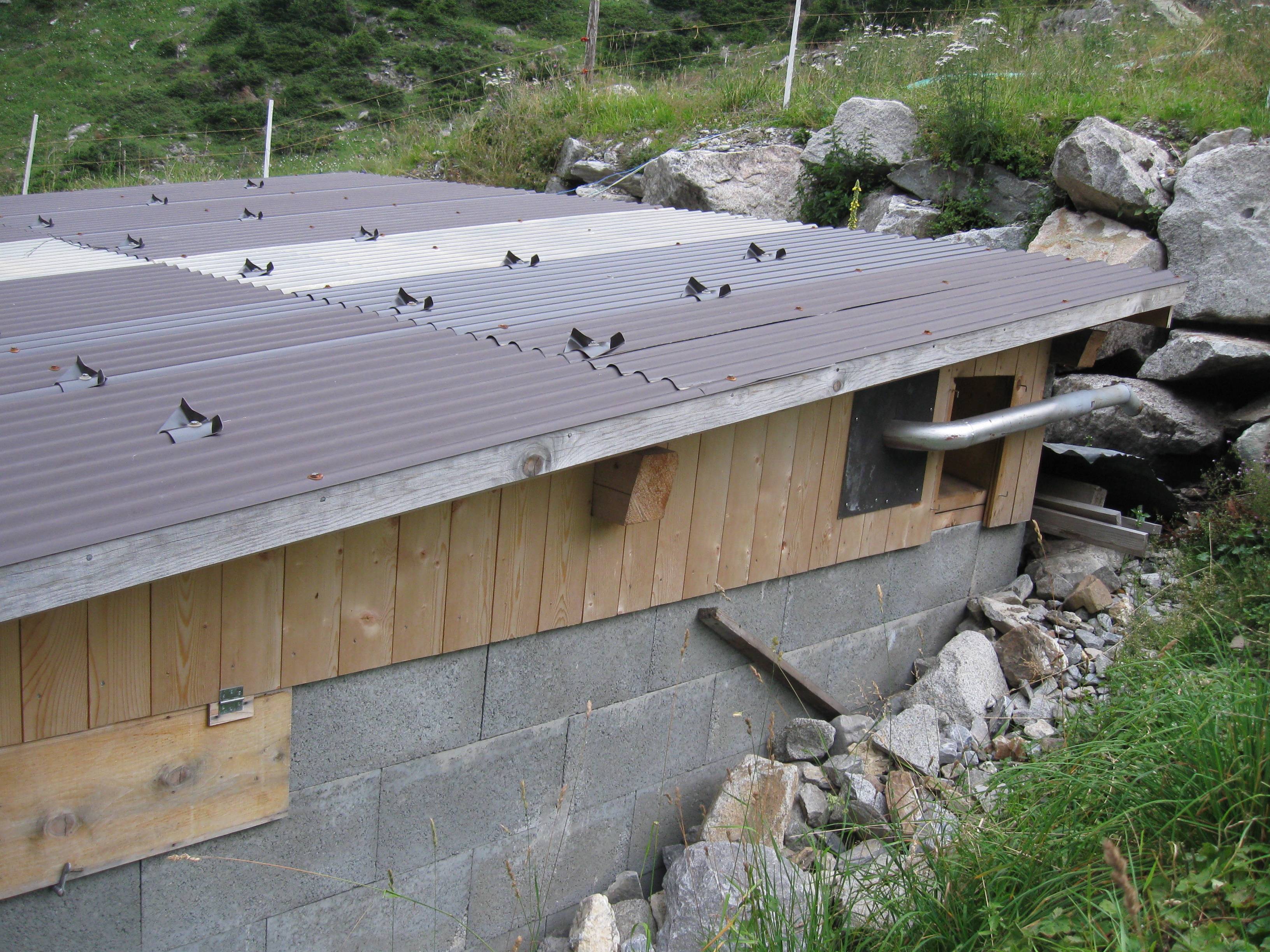

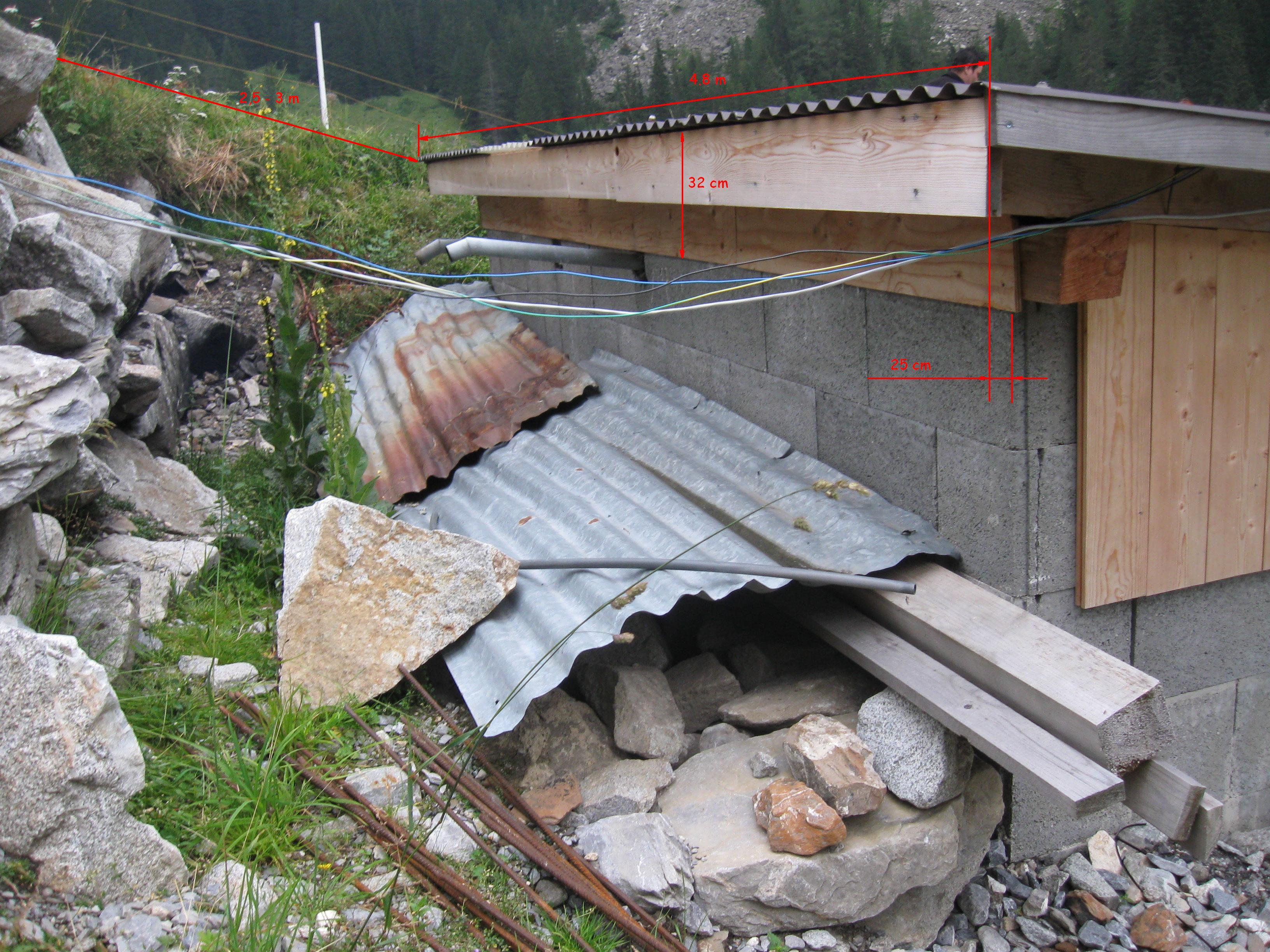

Neuer Standort für Solarpanels am Generatorhaus
Da wir an Pfingsten die Batterien in das “Kraftwerk” gezügelt haben, müssen bis zum Winter auch die Solarpanel’s zum “Kraftwerk” gezügelt werden. Wobei die beiden alten Panels auf dem Dach des Heimritz dort bleiben werden, da diese für die neu montierte MMS-Kamera verwendet werden ! Aber eines ist noch am alten Haus hinter dem Heimritz, und ein weiteres 80 Watt Panel von mir, zudem hat Urs bei Turi noch Intresse an drei neuen Panels angemeldet. Diese Panels werden in den Wintermonate gebraucht damit die Batterien geladen bleiben und keinen Schaden erleiden. Daher macht es Sinn diese in der nähe der Batterie zu haben, da die 12 Volt Versorgungsleitung zum Heimritz, z.B. im Winter, ausgeschaltet wird.
Heinz machte mal den Vorschlag diese auf der gegenüberliegenden Seite von der Tür zu montieren, also habe ich mal dort die Masse aufgenommen.
Aber da sah ich auch das es mit den Abstützungen im hinteren Bereich wegen den Steinen schwierig wird.
Den wir wollen die Panels wegen den Vibrationen nicht direkt aufs Dach montieren, sondern seitlich an die Mauersteine mit einer Konstruktion. Zudem sind die 4.66 m auch nicht gerade praktisch, den eine Panel hat eine Länge von 1,2 Metern. Daher brachte Regula den Vorschlag diese hinten zu montieren. Also habe ich auch hier die Masse aufgenommen.

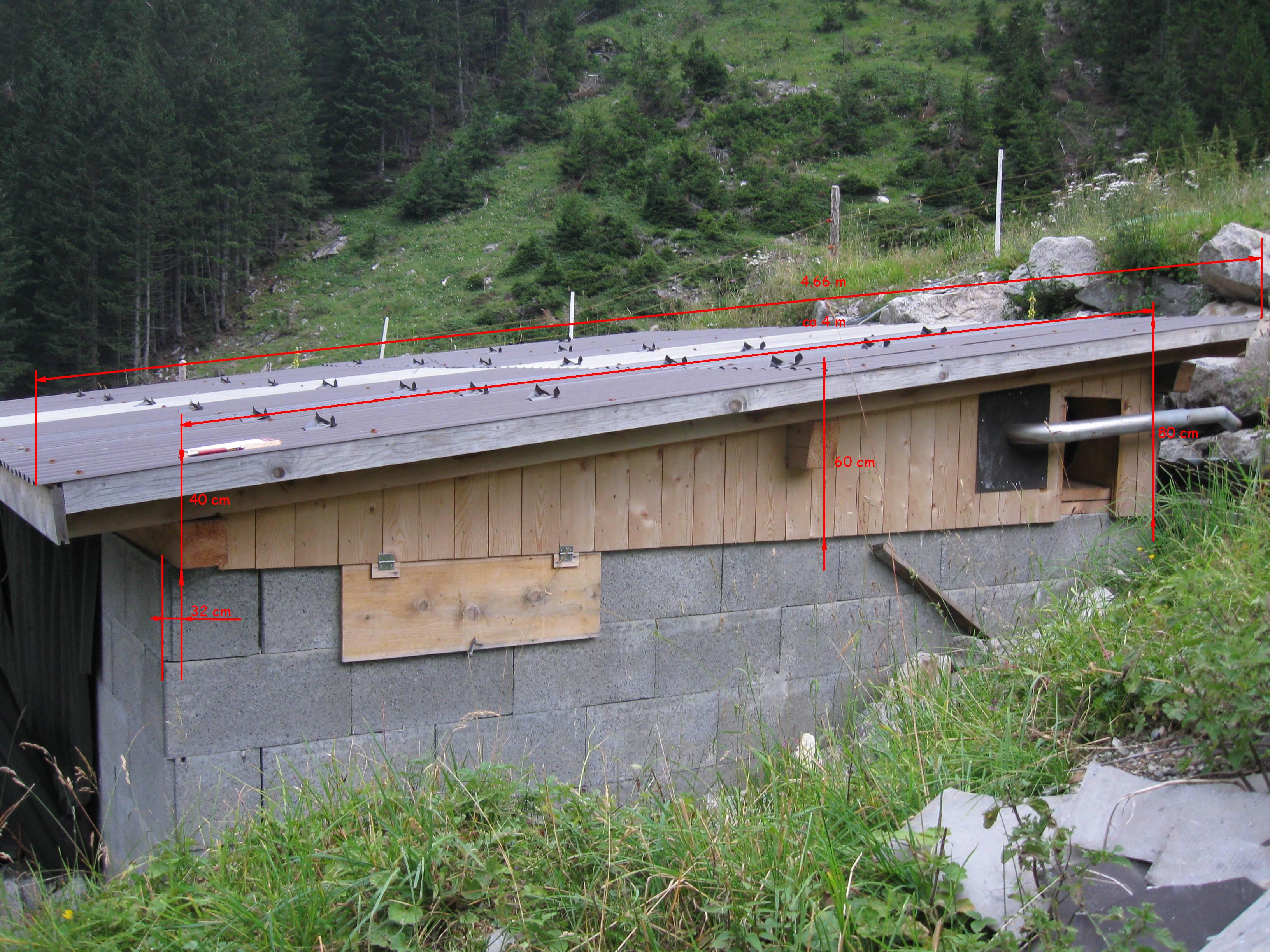

Hier sagt die breite des Daches auch besser zu (4,8 Meter), es hätten der Länge nach also 4 Stk. Platz ! Auch wäre die Konstruktion sehr wahrscheinlich einfacher, da die Konstruktion auf die Steine montiert werden könnte.
Einziger Wehrmutstropfen sind die Auspuffe der beiden Generatoren. Der vom Deutz (wird mehrheitlich verwendet) ist aber ganz hinten in der Ecke. Und der vom Lister ist zwar in der mitte aber der wird nur im Notfall gebraucht. Und da müssten die Heimritzer eben beim einmoten der Generatoren für den Winter mal noch schnell die Panels reinigen.
Heute morgen hat mir Heinz angerufen und mitgeteilt das er den Drucksensor in die zuleitung montiert hat.
Nur leider änderte sich auf dem Bildschirm nichts, die Anzeige blieb bei 0.00 bar !
Da ich in diesem Resort noch nicht so bewandert war hatte ich ihn als ich mit Turi im Heimritz war 1:1 angeschlossen, was sich nun als falsch erwies. Also suchte ich auf dem Internet, und wurde in einer “Adam-Community” fündig. Dort fand ich folgende kleine Skizze:
Also werde ich wenn ich das nächste mal ins Heimritz hoch gehe (sehr wahrscheinlich das Wochenende 18. & 19. August) da eben noch eine Stromversorgung dazwischen schalten !
Ich wurde von Heinz eh angefragt was man machen könnte wenn die Quelle wie jetzt, wenig Wasser liefere ?
Und so wie ich denke lässt sich da mit der Druckmessung was machen.
Meiner Ansicht nach könnte man wenn der Druck langsam absinkt mit einem elektrisch betriebenen Hahn, diesen langsam zudrehen. In dem stil wie ich bei unserer Heizungsanlage die Vorlauftemperatur für die Heizkörper regle ! Mal sehen ob das was wird ?!
Arbeitseinsatz 18. und 19. August

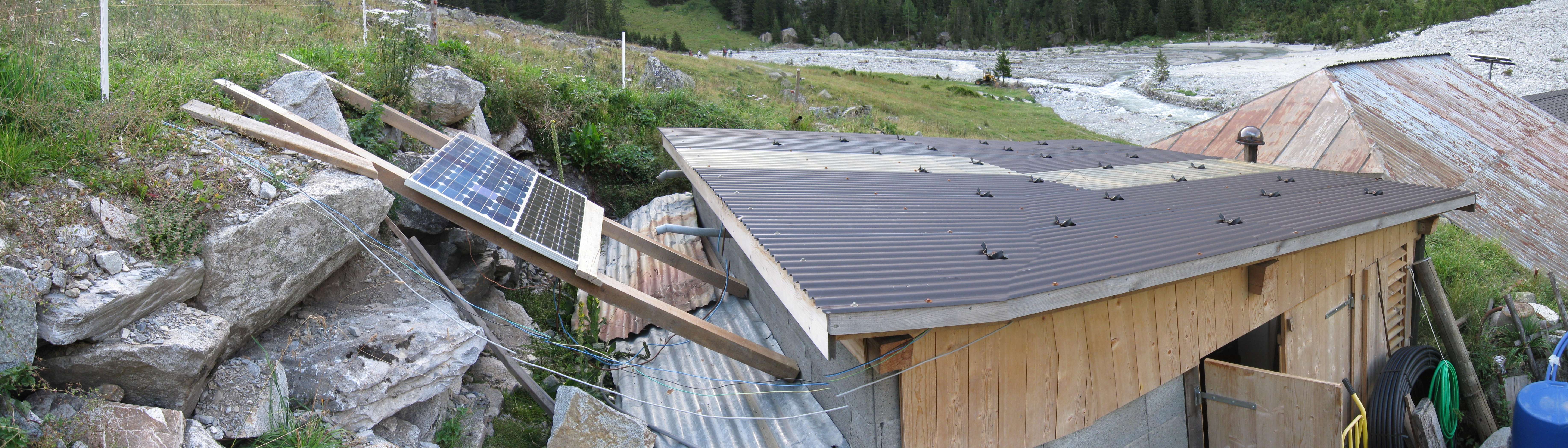

Samstags demontierte ich ein Panel das noch am über 100 jährigen “Hüsi” hinter dem eigentlich Heimritz steht. Da ich mir noch nicht vorstellen konnte wie Heinz sich das provisorium vorstellte, lies ich ihn alleine sein benötigtes Material zusammen tragen. Und ich beschäftigte mich mit Pascal um den Drucksensor den Heinz in der letzten Woche montiert hatte, der aber leider mit dem im voraus verlegten Kabel nicht funktionieren wollte. Als erstes probierten wir den Schaltplan gemäss Hersteller vom Drucksensor. Als wir alles umgestrippt hatten gingen wir zum PC in der Küche und stellten fest das dieser nun einen Druck von 15,51 bar anzeigte. Zuerst waren wir froh das nun nicht mehr 0 bar angezeigt wurden, aber als wir noch oben waren sahen wir beim Manometer nur einen Druck von knapp unter 10 bar ! Also ging Pascal mit PMR wieder ins Generatorhaus um den Druck mal zu reduzieren. Und ich gab ihm durch wass ich sah. Leider änderte sich nichts an der Anzeige auf dem Bildschirm. Erst als Pascal den Stecker abmontierte ging die Anzeige auf 0 bar zurück ?
Also probierten wir nun den Schaltplan den ich in einer englischsprachigen Community gefunden hatte, und auch in diesem Artikel eingebunden hatte. Bei dieser Variante blieb die Anzeige immer auf 0 bar !
Ratlosigkeit machte sich breit, und wir gingen mal nach vorne um unseren Durst zu löschen !
Scheint uns nichts anderes übrig zu bleiben als den Drucksensor wieder mitzunehmen und am Arbeitsplatz duchzuchecken !
Hier traffen wir dann auch auf Urs (HB3YZU) der ins Heimritz gekommen war. Ich diskutierte mit ihm, bis irgendwann Heinz kam und mich fragte ob ich den die Solarpanels angeschlossen hätte. Ich verneinte und berichtete ihm auch über unserer misslungenen Versuch den Drucksensor zum laufen zu bringen.
Da mich Urs (HB3YZU) nun fragte ob ich den nun bereits die Solarpanels montiere, erklärte ich ihm das wegen dem Wassermangel die Turbine ausgeschaltet sei, da das Wasser für’s WC und den Brunnen usw. gebraucht werde. Und das mich Heinz motivierte hatte ein Provisorium zu erstellen das wenigstens die Sonne ein paar Ampere in die Batterien pumpen könnten. Also stiegen wir gemeinsam wieder zum generatorhaus hoch und verlegten mal das Kabel, aber das Blechdach war bereits so heiss, dass wir keine Lust verspürten bei dieser Hitze die Panels fertig zu montieren.
Also fanden überall Diskusionen statt.
Nach 20 Uhr verschwand die Sonne endlich hinter einem Berg, und wir vollendeten die Arbeit.
Allerdings nicht ohne Zwischenfälle, den die Steuerung lies wenn ich bei beiden Generatoren den Notstop rausnahm, auch beide Generatoren starten. Und das dies nicht unbedingt Ökologisch ist brauch ich wohl nicht extra erwähnen. Also musste der Fehler von mir gefunden werden, den Silvia wollte noch eine “Züpfe” in den Backofen schieben, und auch die Abwaschmaschine hatte wieder reichlich arbeit. Also hies es für mich etliche male Computer <-> Generatorhaus zu laufen bis der Fehler behoben war. Tja und da hatten die anderen dan auch bereits ihr Nachtessen gegessen. Aber der Chef Urs war auch noch nicht wieder im Heimritz eingetroffen und ich entschied mich mit ihm später zu essen.
Und so endete dieser heisse Tag langsam, Urs (HB3YZU) machte sich in der Dunkelheit zu Fuss nach Selden, um dort mit seinem Auto nach Hause zu fahren (Danke fürs Helfen). Und die anderen im Heimritz ging einer nach dem anderen zu Bett.
Die Ernte der Solarpanels war leider nicht ganz so ergibig wie ich eigentlich angenommen habe. Bis ca 12:45 Uhr wurden 7 Ampere aufgezeichnet.
Hab so den verdacht das ein Panel einen defekt hat. Muss das beim nächsten mal checken !
Der Drucksensor wurde von Pascal getestet und funktioniert.

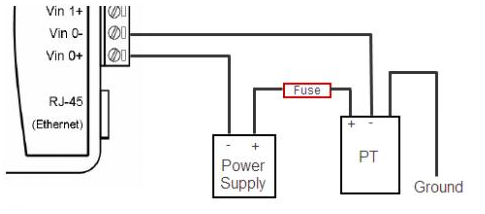

Jetzt müssen wir mal weiterstudieren wie wir den an unserem Adam 6017 zum laufen bekommen !

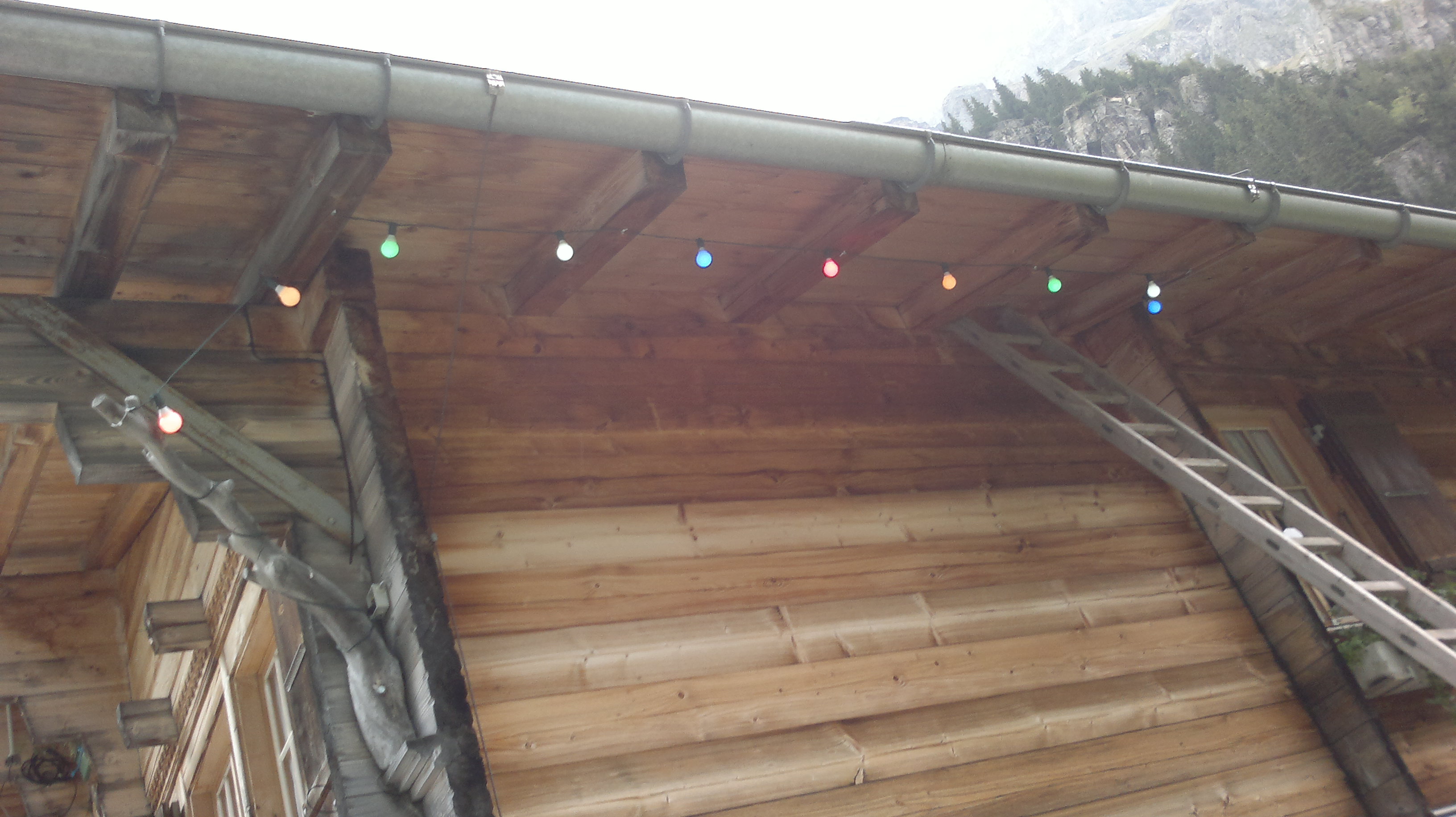

Kurz bevor Thedy,Pascal und ich am Sonntag wieder ins Unterland starteten kam noch Turi ins Heimritz um mal wieder bei vernünftigen Temperaturen in der nacht schlafen zu können. Und da es ihm am Montag langweilig wurde 😉 hat er seitlich vom Heimritz eine LED-Lichtgirlande montiert.
Den die Lampe am Eck hatte dieses Jahr Pause, ich habe zwar Anfang Saison mal die Kontakte in der Lampenfassung mit dem Schraubenzieher angekratzt, da sie oxidiert waren. Nur leider hielt das nicht lange an.
Nun kann des nachts wieder ums Heimritz zum WC geschlichen werden.
Zudem sind wir daran die LED-Technik zu testen. Den so könnten wir einige Ampere Strom einsparen.
Endlich neue EeeBox als Haubtrechner im Heimritz bestellt
Endlich hat der Lieferant geschaltet, den seit einem Monat stand die EeeBox die ich als neuen Server im Heimritz einsetzen wollte auf -2 lieferbar.
Nun haben Sie wohl eine neue Lieferung erhalten, und haben die mit DVD-Laufwerk auch gleich noch weiter preislich heruntergesetzt.
Also habe ich nun zugeschlagen, sodass in den nächsten Tagen ein Päckli ankommen sollte. Habe auch gleich noch ein 12 Volt Netzteil dazu bestellt.
Dann muss ich noch das Betriebssystem darauf installieren…
Und dann könnte das ganze montiert werden.
EeeBox ist bei mir eingetroffen..
Betriebssystem wird drauf montiert !
Betriebssystem ist drauf.
Domäne angelegt.
Ich denke ich hab es mal.
Jetzt muss ich mal gucken was morgen den Tag durch anliegt, vielleicht geht es nach dem Feierabend mal bis Mitholz !
Samstags ging es dann hoch ins Heimritz. Hier habe ich den neuen Server installiert, der jetzt auch mehr Power unter der Haube hat.

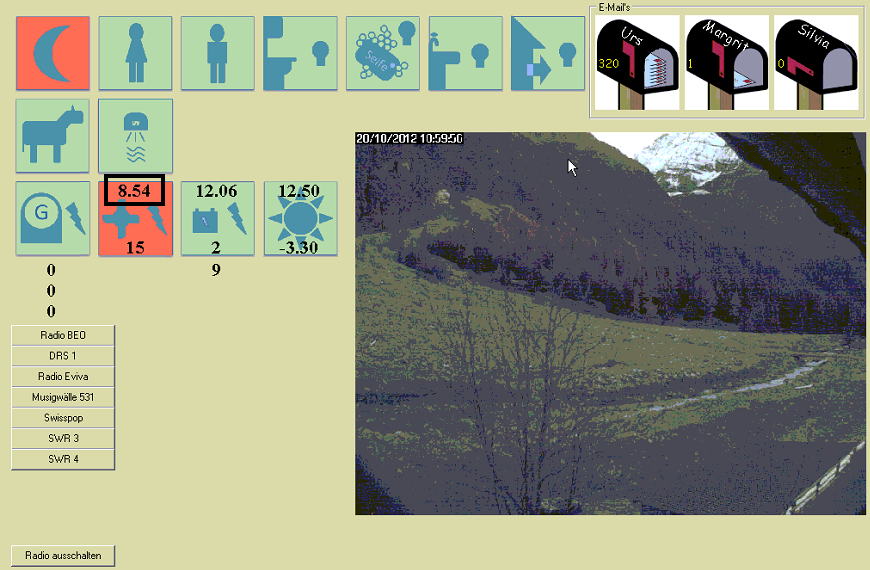

Statistikseite für Spezialisten erstellt
Habe soeben im Mitgliederbereich eine weitere Funktion erstellt !
Auf dieser Seite werden momentan (wenn es klappt) die Erzeugungs- und Verbrauchsdaten vom Kraftwerk angezeigt. Auf der ersten vom angebrochenen Tag, diese werden alle 15 Minuten aktualisiert. Und in der zweiten die Daten der letzten Woche, diese werden stündlich aktualisiert. Bei jeder Grafik kann man unten mit dem Mauszeiger auf einen Eintrag fahren und die Kurve wird hervorgehoben gezeigt. Mit Mausklick ist das ein/aus- schalten von der Kurve möglich. Rechts oben in der Grafik kann diese auch abgespeichert werden.
Folgende Geräte liefern die Daten :
C-Control I Station 2.0 in der Hutschienenversion
– Batterie-Spannung (12 Volt)
– C-Control Netzteil (zur Erkennung ob Generator läuft)
Adam 6017
– 12 Volt Verbraucher (Ampere)
– 12 Volt Verbrauch Spannungswandler auf 240 Volt (Ampere)
– Ladestrom Turbine (Ampere)
– Ladestrom Ladegerät (Ampere)
– Generator Phasen 1 bis 3 (Ampere)
– Wasserdruck für Micro-Turbine (bar)
Hier der Link auf die Seite (wenn Du berechtigt bist)
Juhui der Drucksensor funktioniert
Heute hat Pascal es geschafft den Drucksensor zum laufen zu bringen, sodass er nun mit dem Adam 6017 zusammen die Daten an den PC liefert.
Heute ging es auf einen kurzen Besuch ins Heimritz, wo Urs mich wegen einem Problem mit dem Deutz Generator anfragte.
Der Motor startete aber wenn die Elektronik das Relais schaltete um den Strom freizuschalten, hörte man das der Motor trotz ausgesteckten Verbrauchern heftig arbeiten musste ?
Leider konnte ich das Problem nicht lösen, ich vermute ein Problem am Generator selbst.
Heute noch ‘inoffiziell’ erfahren das am Wochenende anscheinend der Deutz-Generator im Heimritz in Rauch aufgegangen sei, als nur Pädu oben war !
Es habe anscheinend mächtig gequalmt ! So wie es aussieht scheint es der Generator selbst zu sein, also nicht der Motor !
Beim kurzen Besuch heute im Heimritz von Turi,Pascal und mir, wurde von diesem Vorfall nichts berichtet.
Als ich heute bevor ich weiter wollte, in der oberen Wohnung noch den Multifeed-Halter abgab, sprach Urs noch das ‘Abqualmen’ des Deutz-Generators an…
Von Urs noch die Information erhalten das er jemanden gefunden hatte der den Generator neu wickelt.
Erst wollte er den Generator vom Motor trennen, um diesen alleine zu bringen. Allerdings sagte ihm der Mechaniker das er den Generator sammt Motor brauche, da sonst die Flucht der beiden nicht mehr stimmen könnte.
Also musste Urs mit Heinz das ganze vom Steuerkasten abhängen, und das komplette Ensemble aus dem Generatorhaus nehmen, und zum Mechaniker bringen.
Preisgünstig sollte nun der ganze Generator überarbeitet werden…
Beim Besuch dieses Wochenende im Heimritz ein bekanntes Geräusch im ‘Kraftwerk’ vernommen :
Das aktuelle Video findest Du im Hauptbeitrag !
Der Deutz-Generator ist revidiert wieder voll in Action !
